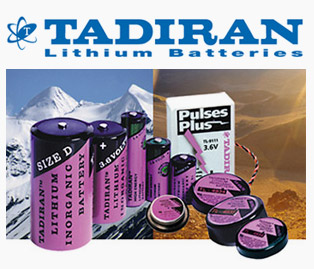

タディラン社のERセルは、各種リチウム電池と比べても、電圧、エネルギー密度等の点で優れた特性を持ち、寿命、重量、使用温度範囲、安全性、保存性において
多くの優位性を持っています。 |
|
これらの特性を活かして、データの保存用電源向けのスタンダードセルや過度最低電圧（TMV）特性と重負荷放電特性を改選したエクストラセル・高容量エクストラ
セル、さらにスタンダードセル・高容量エクストラセルにコネクターを付けたスタンダードバッテリーパックをラインナップして、皆様の設計する機器の高性能化、
多様化のお手伝いをさせて頂いております。 |
|
【iXtra シリーズ（ボビンタイプ）】 |
こちらより端子形状を選択してください。 |
 |
| 型番 |
サイズ |
公称電圧(V) |
公称容量(Ah) |
公称電流(mA) |
使用温度範囲（℃） |
外形寸法 |
直径
(mm) |
高さ
(mm) |
| TL-5902 |
1/2AA |
3.6 |
1.10 |
1.0 |
-55～+85 |
14.5 |
25.2 |
| TL-5955 |
2/3AA |
3.6 |
1.50 |
1.3 |
-55～+85 |
14.5 |
33.5 |
| TL-5903 |
AA |
3.6 |
2.40 |
2.0 |
-55～+85 |
14.5 |
50.5 |
| TL-5920 |
C |
3.6 |
8.50 |
3.0 |
-55～+85 |
26.2 |
50.0 |
| TL-5930 |
D |
3.6 |
19.00 |
4.0 |
-55～+85 |
32.9 |
61.5 |
| TL-5937 |
DD |
3.6 |
35.00 |
10.0 |
-55～+85 |
32.9 |
124.5 |
|
|
|
|
【XOL シリーズ（ボビンタイプ）】 |
こちらより端子形状を選択してください。 |
|
 |
|
| 型番 |
サイズ |
公称電圧(V) |
公称容量(Ah) |
公称電流(mA) |
使用温度範囲（℃） |
外形寸法 |
直径
(mm) |
高さ
(mm) |
| TL-4902 |
1/2AA |
3.6 |
1.20 |
1.0 |
-55～+85 |
14.5 |
25.2 |
| TL-4955 |
2/3AA |
3.6 |
1.65 |
1.3 |
-55～+85 |
14.5 |
33.5 |
| TL-4903 |
AA |
3.6 |
2.40 |
2.0 |
-55～+85 |
14.5 |
50.5 |
| TL-4920 |
C |
3.6 |
8.50 |
3.0 |
-55～+85 |
26.2 |
50.0 |
| TL-4930 |
D |
3.6 |
19.00 |
4.0 |
-55～+85 |
32.9 |
61.5 |
| TL-4937 |
DD |
3.6 |
35.00 |
10.0 |
-55～+85 |
32.9 |
124.5 |
TL-4902の詳細はPDFでご覧いただけます |
| TL-4903の詳細はPDFでご覧いただけます |
|
|
|
|
【iXtra シリーズ（ウエハータイプ)】 |
こちらより端子形状を選択してください。 |
|
 |
|
| 型番 |
サイズ |
公称電圧(V) |
公称容量(Ah) |
公称電流(mA) |
使用温度範囲（℃） |
外形寸法 |
直径
(mm) |
高さ
(mm) |
| TL-2450 |
2450 |
3.6 |
0.55 |
0.5 |
-55～+85 |
24.5 |
6.2 |
| TL-5934 |
1/10D |
3.6 |
1.00 |
1.0 |
-55～+85 |
32.9 |
6.5 |
| TL-5935 |
1/6D |
3.6 |
1.70 |
1.0 |
-55～+85 |
32.9 |
10.2 |
|
|
|
|
【XOL シリーズ（ウエハータイプ）】 |
こちらより端子形状を選択してください。 |
|
 |
|
| 型番 |
サイズ |
公称電圧(V) |
公称容量(Ah) |
公称電流(mA) |
使用温度範囲（℃） |
外形寸法 |
直径
(mm) |
高さ
(mm) |
| TL-4986 |
BEL |
3.6 |
0.42 |
0.5 |
-55～+85 |
22.8 |
7.5 |
| TL-4934 |
1/10D |
3.6 |
1.00 |
0.5 |
-55～+85 |
32.9 |
6.5 |
| TL-4935 |
1/6D |
3.6 |
1.70 |
0.5 |
-55～+85 |
32.9 |
10.2 |
|
|
|
|
【スタンダードバッテリーパック】 |
こちらより端子形状を選択してください。 |
|
 |
|
| 型番 |
サイズ |
公称電圧(V) |
公称容量(Ah) |
公称電流(mA) |
使用温度範囲（℃） |
外形寸法 |
| TL-5242/W |
MBU |
3.6 |
2.10 |
2.0 |
-55～+85 |
16.7 * 18 * 62 |
| TL-5276/W |
MBU |
3.6 |
1.00 |
1.0 |
-55～+85 |
16.8Dia*28.6 |
| TL-5920/B |
Main Power |
3.6 |
8.50 |
3.0 |
-55～+85 |
28.0Dia*51.0 |
| TL-5930/F |
Main Power |
3.6 |
19.00 |
4.0 |
-55～+85 |
35.0Dia*62.5 |
| 型番 |
サイズ |
公称電圧(V) |
公称容量(Ah) |
公称電流(mA) |
使用温度範囲（℃） |
外形寸法 |
直径
(mm) |
高さ
(mm) |
| TL-4902/T-L-C |
1/2AA |
3.6 |
1.20 |
1.0 |
-55～+85 |
14.5 |
25.2 |
| TL-4903/T-L-C |
AA |
3.6 |
2.40 |
2.0 |
-55～+85 |
14.5 |
50.5 |
| TL-4902/T-L-Cの詳細はPDFでご覧いただけます |
| TL-4903/T-L-Cの詳細はPDFでご覧いただけます |
|
|
|
|
【カスタム電池パック】 |
カスタム電池パックも対応可能です。お気軽にご相談ください。 |
こちらより端子形状を選択してください。 |
|
|
|
|
【ER-3VC/ER-6VC4 互換】 |
こちらより端子形状を選択してください。 |
|
■産業機器のデータ保存用バックアップ電源に最適
| ・PLC | ・流量計 | ・自動検針装置（AMR） |
| ・工作機械 | ・圧力センサー | ・海上ブイ |
| ・アブソリュートエンコーダ | ・ガス・水道・電気メーター | ・地震計 など |
■特徴
|
| 型番 |
サイズ |
公称電圧(V) |
公称容量(Ah) |
放電電流(mA) |
使用温度範囲（℃） |
外形寸法 |
直径
(mm) |
高さ
(mm) |
TL-4902/T-L-C
東芝製ER-3VC互換 |
1/2AA |
3.6 |
1.20 |
1.0 |
-55～+85 |
14.5 |
25.2 |
TL-4903/T-L-C
東芝製ER-6VC4互換 |
AA |
3.6 |
2.40 |
2.0 |
-55～+85 |
14.5 |
50.5 |
| TL-4902/T-L-Cの詳細はPDFでご覧いただけます |
| TL-4903/T-L-Cの詳細はPDFでご覧いただけます |
※本製品は、日本国内でハーネス加工の上。製品保証しております。 |
| ※各種カスタムのハーネス加工も承ります。 |
|
|
|
|
【生産中止製品のご案内】 |
生産中止製品および現行の対応型番はこちらからご確認ください。 |
|
|
|
|
|
製造元：タディラン社
ご注文・お問い合わせはこちらへ
|
※ご購入前に必ず取り扱い上の注意をご覧ください。 |
