HYPERTRONICS・HYPERTAC

コネクタ製品 ハイパータック・ハイパートロニクス社

コネクタ製品 ハイパータック・ハイパートロニクス社

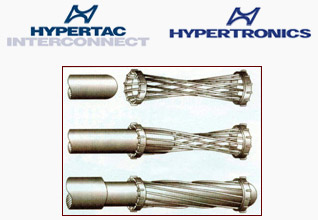

接点部構造

「高い電流定格」・「優れた耐衝撃・振動特性」
「非常に低い挿抜力」・「低い接触抵抗」・「低い接触抵抗」

HYPERboloidコンタクトは、以前では不可能であると考えられていた性能条件を満たす新しい設計です。ソケット・コンタクトの特徴は、 数本のベリリウム銅線をソケット軸に対してある角度を持たせて張ることにより、双曲線の形状のスリーブを形成します。ピン・コンタクトがこのスリーブに差し込まれると、 それを収納する為にワイヤが伸びます。その結果、多くの直線の接触通路ができ、ピンの周りを包み込みます。この優れた結合原理には次のような多く以下の利点があります。

コンタクト / Yシリーズ

Yシリーズ

単極コンタクト
豊富な種類の単極コンタクトです。
特別な制約があるために多極コネクタの使用が禁止されているアプリケーションに関しては、ピン、ソケットを単品で供給。標準製品のほかに、ハイパータック・インターコネクトではあらゆる素材(ステンレススチール、黄銅、金メッキ、銀メッキ、ロジウムメッキを施したベリリウム銅など)を使って、お客様の特殊な要件を満たすコンタクトを製作いたします。

[型番例]
YSK0076-011AH/YSK0076-011GT/YSK0076-012AH/YSK0076-012GT
YSK0076-040AH/YSK035-006AH/YSK0076-004H/YSK0076-005H
HSP030M3G/HSP030M2G/HSP030M2H

モジュラ・コネクタ / Nシリーズ

Nシリーズ

超小型モジュラ・コネクタ
高密度でより多くのピンを配置することが可能な超小型モジュラ・コネクタです。
特別なツーリングを必要としないので、すばやく独自のコネクタを構成することができ、とても経済的です。信号用コンタクトと電源用コンタクトを様々に組み合わせて、あらゆる設計要件に対応します。

[型番例]
NEBV19/16PFD/TAH・NEBV19/16PFY/TAH-479・NEBV19/16PFS/TAH
NPJV19/16PMS/T・NPJV19/16PMD/TH

プリント基板用コネクタ / KAシリーズ

KAシリーズ

プリント基板用コネクタ
標準のマザーボード対ドータボード接続用のほか、個々のアプリケーションに対応した多様な接続形態がとれます。中でもPCB対ケーブル構成、ドータボード対PCB直線型、PCB平行挟み込み型、ケーブル対接続用がよく使われています。その他、PCB対シャシー接続用など、様々な対応が可能です。

[型番例]
KA490/254EEFD21TAH・KA490/254EPMD11TH・KA300/254EPMY11T
KA53/127BPMD111T-078 他

ハイパータック・ハイパートロニクス社 その他の製品

  • Dシリーズ:丸型プラスチックコネクタ
  • KSシリーズ:超小型プラスチックコネクタ
  • HLCシリーズ:高性能超小型プラスチックコネクタ
  • S,Kシリーズ:信号用丸型コネクタ
  • L,Pシリーズ:信号用/電源用丸型コネクタ
  • Fシリーズ:電源用丸型コネクタ
  • CSC,KBシリーズ:プリント基板用コネクタ
  • HPHシリーズ:高密度実装型コネクタ
  • Lシリーズ:角型モジュラーシステムコネクタ
  • HMシリーズ:角型モジュラーコネクタ
  • その他
