Dialight

ダイアライト社 / 570・551・564・550 シリーズ

Dialight
570・551・564
550 シリーズ

DIN41494対応CBI

Dialight 570/551/564/550シリーズ DIN41494対応CBI

570/551/564/550 シリーズ

[ * ] 印(発行色:橙)は新LED仕様に変更になりました。(新LED仕様の詳細(PDF)はこちら)

標準光度型(図17)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) 光度(mcd)
571-0100-xxxF 緑色拡散 565 2.1 8.7.
黄色拡散 585 2.1 12.6
赤色拡散 635 2.0 12.6
Dialight 570シリーズ DIN41494対応CBI

[ * ] 印(発行色:橙)は新LED仕様に変更になりました。(新LED仕様の詳細(PDF)はこちら)

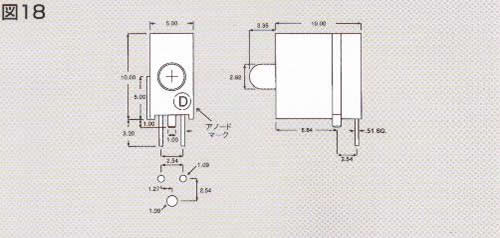

標準光度型(図18)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
551-0201F 緑色拡散 565 2.1 10.0 12.6
551-0301F 黄色拡散 585 2.1 10.0 10.0
551-0401F 赤色拡散 635 2.0 10.0 10.0
551-2501F* 橙色拡散 600 2.2 10.0 7.0
二色発光型(図18)
551-3001F 乳白拡散 635/565 2.0/2.1 10.0/10.0 4.3/6.3
551-3101F 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
低電流型(図18)
551-1101F 赤色拡散 635 1.7 2.0 1.6
551-1201F 黄色拡散 585 1.8 2.0 1.6
551-1301F 緑色拡散 565 1.9 2.0 1.6
制限抵抗内蔵型(図18)
551-0501F 赤色拡散 635 10.0 5.0 29.0
551-0601F 緑色拡散 565 10.0 5.0 19.0
551-0701F 黄色拡散 585 10.0 5.0 12.6
Dialight 551/553/564シリーズ DIN41494対応CBI

[ * ] 印(発行色:橙)は新LED仕様に変更になりました。(新LED仕様の詳細(PDF)はこちら)

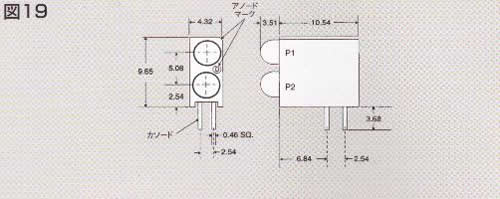

標準光度型(図19)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
553-0122-200F 緑色拡散 565 2.0 10.0 12.6
553-0133-200F 黄色拡散 585 2.1 10.0 10.0
553-0111-200F 赤色拡散 635 2.0 10.0 10.0
553-0177-200F* 橙色拡散 600 2.2 10.0 7.0
レンズ色透明標準光度型(図19)
553-2222-200F 緑色透明 565 2.1 10.0 50.0
553-2233-200F 黄色透明 585 2.1 10.0 20.0
553-2211-200F 赤色透明 635 2.0 10.0 29.0
二色発光型(図19)
553-0711-200F 乳白拡散 635/565 2.0/2.1 10.0/10.0 4.7/10.0
553-0744-200F 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
低電流型(図19)
553-0222-200F 緑色透明 565 1.9 2.0 1.6
553-0233-200F 黄色透明 585 1.8 2.0 1.6
553-0211-200F 赤色透明 635 1.7 2.0 1.6
制限抵抗内蔵型(図19)
553-0322-200F 緑色拡散 565 10.0 5.0 19.0
553-0333-200F 黄色拡散 585 10.0 5.0 12.6
553-0311-200F 赤色拡散 635 10.0 5.0 29.0
Dialight 551/553/564シリーズ DIN41494対応CBI

[ * ] 印(発行色:橙)は新LED仕様に変更になりました。(新LED仕様の詳細(PDF)はこちら)

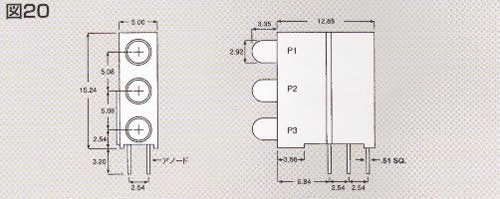

標準光度型(図20)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
564-01xx-xxxF* 緑色拡散 565 2.1 10.0 12.6
黄色拡散 585 2.1 10.0 10.0
赤色拡散 635 2.0 10.0 10.0
橙色拡散 600 2.2 10.0 7.0
二色発光型(図20)
564-0700-111F 乳白拡散 635/565 2.0/2.1 10.0/10.0 4.7/10.0
564-0700-444F 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
低電流型(図20)
564-0200-xxxF 緑色拡散 565 1.9 2.0 1.6
黄色拡散 585 1.8 2.0 1.6
赤色拡散 635 1.7 2.0 1.6
制限抵抗内蔵型(図20)
564-0300-xxxF 緑色拡散 565 10.0 5.0 19.0
黄色拡散 585 10.0 5.0 12.6
赤色透拡散 635 10.0 5.0 29.0
Dialight 551/553/564シリーズ DIN41494対応CBI

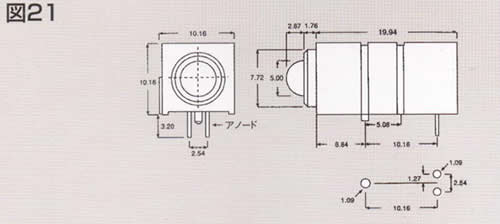

高光度型(図21)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
550-2212F 緑色拡散 563 2.1 10.0 10.0
550-2312F 黄色拡散 585 2.1 10.0 6.3
550-2412F 赤色拡散 650 2.2 10.0 7.0
550-2512F 橙色拡散 600 1.9 10.0 7.0
二色発光型(図21)
550-3012F 乳白拡散 660/565 1.8/2.1 20.0/20.0 90.0/40.0
550-3112F 乳白拡散 585/565 2.1/2.1 20.0/20.0 8.7/8.7
低電流型(図21)
550-1312F 緑色拡散 565 1.8 2.0 1.8
550-1212F 黄色拡散 583 1.9 2.0 1.8
550-1112F 赤色拡散 635 1.8 2.0 2.0
制限抵抗内蔵型(図21)
550-0712F 緑色拡散 565 12.0 5.0 8.0
550-0812F 黄色拡散 583 10.0 5.0 8.0
550-0512F 赤色拡散 655 13.0 5.0 2.0
Dialight 551/553/564シリーズ DIN41494対応CBI
