Dialight

ダイアライト社 / 558・559シリーズ

Dialight
558・559シリーズ

パネルマウントインジケータ

Dialight 558・559シリーズ パネルマウントインジケータ

558/559 シリーズ

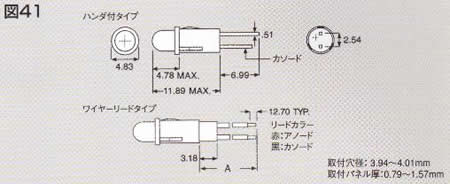

高効率型(図41)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
558-0201-00xF 緑色拡散 563 2.1 10.0 16.0
558-0301-00xF 黄色拡散 585 2.1 10.0 6.3
558-0101-00xF 赤色拡散 650 2.0 10.0 10.0
558-0401-00xF 橙色拡散 600 2.2 10.0 6.5
二色発光型(図41)
558-3001-00xF 乳白拡散 635/565 2.0/2.0 10.0/10.0 5.0/5.0
558-3101-00xF 乳白拡散 650/565 1.8/2.1 12.6/3.7 4.7/10.0
558-3201-00xF 乳白拡散 585/565 2.1/2.1 20.0/20.0 6.3/4.3
低電流型(図41)
558-1301-00xF 緑色拡散 565 1.9 2.0 1.6
558-1201-00xF 黄色拡散 585 1.8 2.0 1.6
558-1101-00xF 赤色拡散 635 1.7 2.0 1.6
高光度型(図41)
558-1501-00xF 緑色拡散 565 2.1 10.0 70.0
558-1601-00xF 黄色拡散 585 2.1 10.0 19.0
558-1701-00xF 赤色拡散 635 1.8 20.0 135.0
超高光度型(図41)
558-0501-00xF 無色透明 565 2.1 20.0 70.0
558-0601-00xF アンバー 無色透明 585 1.9 20.0 200.0
558-0701-00xF 無色透明 660 1.8 20.0 170.0
制限抵抗内蔵型(図41)
558-0202-00xF 緑色拡散 565 10.0 5.0 19.0
558-0302-00xF 黄色拡散 585 10.0 5.0 12.6
558-0102-00xF 赤色拡散 635 10.0 5.0 29.0
558・559シリーズ パネルマウントインジケータ
高効率型(図42)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
559-2201-00xF 緑色拡散 563 2.1 10.0 10.0
559-2301-00xF 黄色拡散 585 2.1 10.0 6.3
559-2101-00xF 赤色拡散 650 2.2 10.0 7.0
559-2501-00xF 橙色拡散 600 1.9 10.0 7.0
低電流型(図42)
559-1301-00xF 緑色拡散 565 1.8 2.0 1.8
559-1201-00xF 黄色拡散 583 1.9 2.0 1.8
559-1101-00xF 赤色拡散 635 1.8 2.0 2.0
高光度型(図42)
559-5201-00xF 緑色拡散 563 2.2 20.0 34.0
559-5301-00xF 黄色拡散 583 2.2 20.0 34.0
559-5101-00xF 赤色拡散 650 2.1 20.0 34.0
559-5401-00xF 橙色拡散 610 2.2 20.0 34.0
559-5601-00xF 無色透明 565 2.3 20.0 120.0
559-5701-00xF 無色透明 583 2.2 20.0 140.0
559-5501-00xF 無色透明 635 2.2 20.0 125.0
559-5801-00xF 無色透明 605 2.2 20.0 90.0
制限抵抗内蔵型(図42)
559-0202-00xF 緑色拡散 565 12.0 5.0 8.0
559-0302-00xF 黄色拡散 583 10.0 5.0 8.0
559-0102-00xF 赤色拡散 655 13.0 5.0 2.0
558・559シリーズ パネルマウントインジケータ
二色発光型(図43)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
559-3101-00xF 乳白拡散 660/565 1.8/2.1 20.0/20.0 60.0/20.0
558・559シリーズ パネルマウントインジケータ
二色発光型(図44)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
559-3001-00xF 乳白拡散 660/565 1.8/2.1 20.0/20.0 60.0/20.0
558・559シリーズ パネルマウントインジケータ
二色発光型(図45)
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
559-3501-00xF 乳白拡散 635/565 1.8/2.3 10.0/10.0 5.0/8.0
558・559シリーズ パネルマウントインジケータ
