Dialight

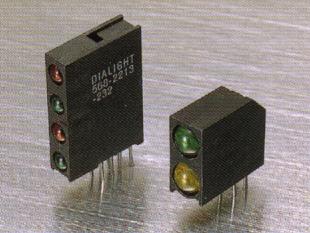

551・553・564・568・550・552シリーズ
バックライト用CBI
■標準光度型（図11）
型番
発光色
レンズ色
発光波長(nm)
順電圧(v)
テスト電流(mA)
光度(mcd)
551-1502F
緑
緑色透明
565
2.1
10.0
50.0
551-1602F
黄
黄色透明
585
2.1
10.0
20.0
551-1702F
赤
赤色透明
635
2.0
10.0
29.0
■レンズ色透明標準光度型（図12）
553-2222-100F
緑
緑色透明
565
2.1
10.0
50.0
553-2233-100F
黄
黄色透明
585
2.1
10.0
20.0
553-2211-100F
赤
赤色透明
635
2.0
10.0
29.0
■高輝度角型レンズ（図13）
564-2210-222F
緑
緑色透明
565
2.1
10.0
50.0
564-2210-333F
黄
黄色透明
585
2.1
10.0
20.0
564-2210-111F
赤
赤色透明
635
2.0
10.0
29.0
■レンズ色透明標準光度型（図14）
568-221x-xxxF
緑
緑色透明
565
2.1
10.0
50.0
黄
黄色透明
585
2.1
10.0
20.0
赤
透明拡散
635
2.0
10.0
29.0
■標準光度型（図15）
型番
発光色
レンズ色
発光波長(nm)
順電圧(v)
テスト電流(mA)
光度(mcd)
550-1510F
緑
緑色透明
565
2.2
20.0
110
550-1610F
黄
黄色透明
585
2.2
20.0
110
550-1710F
赤
赤色透明
650
2.1
20.0
110
■レンズ色透明標準光度型（図16）
552-2222-100F
緑
緑色透明
565
2.2
20.0
110.0
552-2233-100F
黄
黄色透明
585
2.2
20.0
110.0
552-2211-100F
赤
赤色透明
650
2.1
20.0
110.0
■図面
製造元：
ダイアライト社
