森松産業トップページ ＞ 取扱製品 ＞ LED・表示器 ＞ ダイアライト社 ＞ 551・553・568シリーズ 3φLED CBI
Dialight
551・553・568
シリーズ
3φLED CBI		 Dialight 551・553・568シリーズ 3φLED CBI
551・553・568シリーズ 3φLED CBI

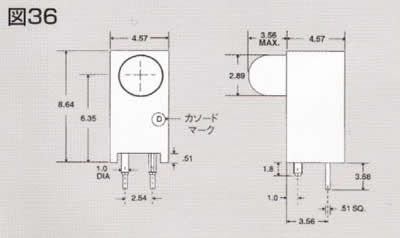

■標準光度型（図36）
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
551-0203F 緑 緑色拡散 563 2.1 10.0 16.0
551-0303F 黄 黄色拡散 585 2.1 10.0 6.3
551-0403F 赤 赤色拡散 650 2.0 10.0 10.0
551-2503F 橙 橙色拡散 600 2.2 10.0 7.0
■二色発光型（図36）
551-3003F 赤 緑 乳白拡散 635/565 2.0/2.1 10.0/10.0 4.7/10.0
551-3103F 黄 緑 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
■低電流型（図36）
551-1103F 赤 赤色拡散 635 1.7 2.0 1.6
551-1203F 黄 黄色拡散 585 1.8 2.0 1.6
551-1303F 緑 緑色拡散 565 1.9 2.0 1.6
■制限抵抗内蔵型（図36）
551-0503F 赤 赤色拡散 635 10.0 5.0 29.0
551-0603F 緑 緑色拡散 565 10.0 5.0 19.0
551-0703F 黄 黄色拡散 585 10.0 5.0 12.6
551・553・568シリーズ 3φLED CBI
551・553・568シリーズ 3φLED CBI

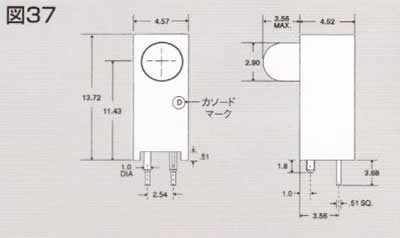

■標準光度型（図37）
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
551-0204F 緑 緑色拡散 563 2.1 10.0 16.0
551-0304F 黄 黄色拡散 585 2.1 10.0 6.3
551-0404F 赤 赤色拡散 650 2.0 10.0 10.0
551-2504F 橙 橙色拡散 600 2.2 10.0 7.0
■二色発光型（図37）
551-3004F 赤 緑 乳白拡散 635/565 2.0/2.1 10.0/10.0 4.7/10.0
551-3104F 黄 緑 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
■低電流型（図37）
551-1104F 赤 赤色拡散 635 1.7 2.0 1.6
551-1204F 黄 黄色拡散 585 1.8 2.0 1.6
551-1304F 緑 緑色拡散 565 1.9 2.0 1.6
■制限抵抗内蔵型（図37）
551-0504F 赤 赤色拡散 635 10.0 5.0 29.0
551-0604F 緑 緑色拡散 565 10.0 5.0 19.0
551-0704F 黄 黄色拡散 585 10.0 5.0 12.6
551・553・568シリーズ 3φLED CBI
551・553・568シリーズ 3φLED CBI

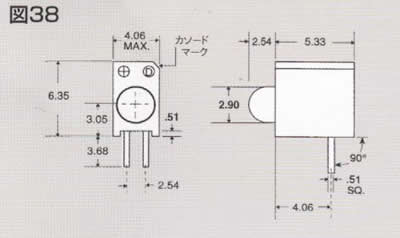

■標準光度型（図38）
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
551-0209F 緑 緑色拡散 563 2.1 10.0 16.0
551-0309F 黄 黄色拡散 585 2.1 10.0 6.3
551-0409F 赤 赤色拡散 650 2.0 10.0 10.0
551-2509F 橙 橙色拡散 600 2.2 10.0 7.0
■二色発光型（図38）
551-3009F 赤 緑 乳白拡散 635/565 2.0/2.0 10.0/10.0 4.7/10.0
551-3109F 黄 緑 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
■低電流型（図38）
551-1109F 赤 赤色拡散 635 1.7 2.0 1.6
551-1209F 黄 黄色拡散 585 1.8 2.0 1.6
551-1309F 緑 緑色拡散 565 1.9 2.0 1.6
■制限抵抗内蔵型（図38）
551-0509F 赤 赤色拡散 635 10.0 5.0 29.0
551-0609F 緑 緑色拡散 565 10.0 5.0 19.0
551-0709F 黄 黄色拡散 585 10.0 5.0 12.6
551・553・568シリーズ 3φLED CBI
551・553・568シリーズ 3φLED CBI

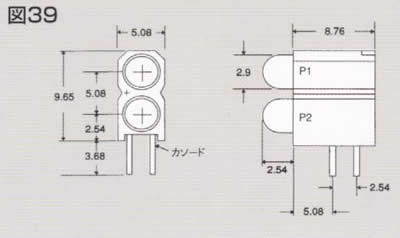

■標準光度型（図39）
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
553-0122-300F 緑 緑色拡散 563 2.1 10.0 16.0
553-0133-300F 黄 黄色拡散 585 2.1 10.0 6.3
553-0111-300F 赤 赤色拡散 650 2.0 10.0 10.0
553-0177-300F 橙 橙色拡散 600 2.2 10.0 7.0
■二色発光型（図39）
553-0711-300F 赤 緑 乳白拡散 635/565 2.0/2.1 10.0/10.0 4.7/10.0
553-0744-300F 黄 緑 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
■低電流型（図39）
553-0222-300F 緑 緑色拡散 565 1.9 2.0 1.6
553-0233-300F 黄 黄色拡散 585 1.8 2.0 1.6
553-0211-300F 赤 赤色拡散 635 1.7 2.0 1.6
■レンズ色透明標準光度型（図39）
553-2222-300F 緑 緑色透明 565 2.1 10.0 50.0
553-2233-300F 黄 黄色透明 585 2.1 10.0 20.0
553-2211-300F 赤 赤色透明 635 2.0 10.0 29.0
■制限抵抗内蔵型（図39）
553-0322-300F 緑 緑色拡散 565 10.0 5.0 19.0
553-0333-300F 黄 黄色拡散 585 10.0 5.0 12.6
553-0311-300F 赤 赤色拡散 635 10.0 5.0 29.0
551・553・568シリーズ 3φLED CBI
551・553・568シリーズ 3φLED CBI

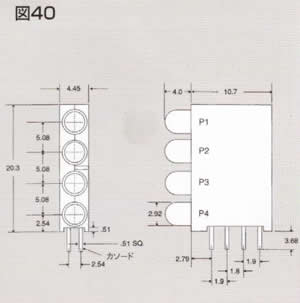

■標準光度型（図40）
型番 発光色 レンズ色 発光波長(nm) 順電圧(v) テスト電流(mA) 光度(mcd)
568-010x-xxxF 緑 緑色拡散 565 2.1 10.0 12.6
黄 黄色拡散 585 2.1 10.0 10.0
赤 赤色拡散 635 2.0 10.0 10.0
■二色発光型（図40）
568-0701-111F 赤 緑 乳白拡散 635/565 2.0/2.1 10.0/10.0 4.7/10.0
568-0704-444F 黄 緑 乳白拡散 585/565 2.1/2.1 10.0/10.0 4.3/6.3
■低電流型（図40）
568-020x-xxxF 緑 緑色拡散 565 1.9 2.0 1.6
黄 黄色拡散 585 1.8 2.0 1.6
赤 赤色拡散 635 1.7 2.0 1.6
■制限抵抗内蔵型（図40）
568-030x-xxxF 緑 緑色拡散 565 10.0 5.0 19.0
黄 黄色拡散 585 10.0 5.0 12.6
赤 赤色拡散 635 10.0 5.0 29.0
551・553・568シリーズ 3φLED CBI
製造元：ダイアライト社
