サーモラベルは、特定温度でシャープに変色します。一度変色すると、元の色に戻らない不可逆性示温材です。 |
 |
変色する示温エレメントは、特に精製された安定性のある溶融性顔料の融点を利用したものですから、示温性は正確で、高精度を示します。 |
 |

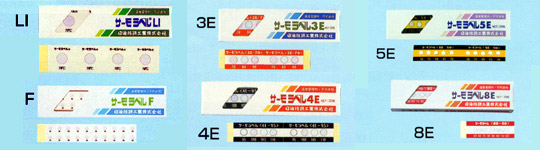

示温エレメントは、耐熱性フィルムで密封されていますので、水、薬品、油等、環境雰囲気の影響を受けません。（LI、F、３E、４E、５E、８E、組合せ、０） |
 |
サーモラベルの裏面には、耐熱性粘着剤が塗布してありますので、裏紙（離型紙）を剥がすだけで、測温部に貼って使用することができます。 |
|
|

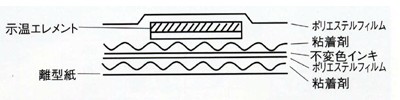

■構造（LI、F、３E、４E、５E、８E） |
|
|
|
|
|
■こんなところに使われています。 |
耐久性に優れており、室内外の発熱・加熱温度管理用として広い分野にわたって活用されています。
電力会社や工場の受変電設備・機械設備の発熱点検用として事故の未然防止、保守合理化に利用されています。
|
|
[サーモラベル５E]車軸の温度上昇確認用
|
|
[特注サーモラベル]電車架線の発熱チェック用
|
|
|
|
|
 |
|
 |
|
| ※示温エレメント部の寸法はLI-40～105は11¢、LI-110～250は8¢です。 |
| 記号 |
変色温度 |
原色→変色 |
変色精度 |
| LI－40 |
40 |
白→青 |
±２℃ |
| LI－45 |
45 |
白→黒 |
| LI－50 |
50 |
白→赤 |
| LI－55 |
55 |
白→濃あい |
| LI－60 |
60 |
白→緑 |
| LI－65 |
65 |
白→黒 |
| LI－70 |
70 |
白→赤橙 |
| LI－75 |
75 |
白→えんじ |
| LI－80 |
80 |
白→青 |
| LI－85 |
85 |
白→濃あい |
| LI－90 |
90 |
白→赤 |
| LI－95 |
95 |
白→黒 |
| LI－100 |
100 |
白→えんじ |
| LI－105 |
105 |
白→緑 |
| LI－110 |
110 |
白→濃あい |
| LI－115 |
115 |
白→赤橙 |
|
|
| 記号 |
変色温度 |
原色→変色 |
変色精度 |
| LI－120 |
120 |
白→青 |
±２℃ |
| LI－125 |
125 |
白→黒 |
| LI－130 |
130 |
白→赤 |
| LI－140 |
140 |
白→濃あい |
| LI－150 |
150 |
白→緑 |
| LI－160 |
160 |
白→黒 |
| LI－170 |
170 |
白→赤橙 |
| LI－180 |
180 |
白→えんじ |
±３℃ |
| LI－190 |
190 |
白→青 |
| LI－200 |
200 |
白→濃あい |
| LI－210 |
210 |
白→赤 |
| LI－220 |
220 |
白→黒 |
| LI－230 |
230 |
白→えんじ |
| LI－240 |
240 |
白→緑 |
| LI－250 |
250 |
白→濃あい |
|
|
|
１ケース30×30mm 40枚入り |
|
|
|
 |
|
 |
|
| 記号 |
変色温度℃ |
変色 |
変色精度 |
| F－50 |
50 |
白→赤 |
±２℃ |
| F－55 |
55 |
白→濃あい |
| F－60 |
60 |
白→緑 |
| F－65 |
65 |
白→黒 |
| F－70 |
70 |
白→赤橙 |
| F－75 |
75 |
白→えんじ |
| F－80 |
80 |
白→青 |
| F－85 |
85 |
白→濃あい |
|
|
| 記号 |
変色温度℃ |
変色 |
変色精度 |
| F－90 |
90 |
白→赤 |
±２℃ |
| F－95 |
95 |
白→黒 |
| F－100 |
100 |
白→えんじ |
| F－105 |
105 |
白→緑 |
| F－110 |
110 |
白→濃あい |
| F－115 |
115 |
白→赤橙 |
| F－120 |
120 |
白→青 |
| F－125 |
125 |
白→黒 |
|
|
|
１ケース10×10mm 80枚入り |
|
|
|
 |
|
 |
|

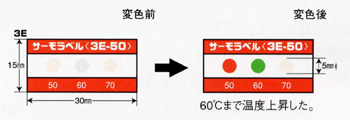

※ラベル寸法は、3E-40～110は15×30mm、3E-120～230は17×32mm
※各温度変化はLIに準じます。 |
|
| 記号 |
温度組合せ℃ |
変色精度 |
| 3E－40 |
40－50－60 |
±２℃ |
| 3E－45 |
45－55－65 |
| 3E－50 |
50－60－70 |
| 3E－55 |
55－65－75 |
| 3E－60 |
60－70－80 |
| 3E－65 |
65－75－85 |
| 3E－70 |
70－80－90 |
| 3E－75 |
75－85－95 |
| 3E－80 |
80－90－100 |
| 3E－85 |
85－95－105 |
| 3E－90 |
90－100－110 |
| 3E－95 |
95－105－115 |
| 3E－100 |
100－110－120 |
| 3E－105 |
105－115－125 |
| 3E－110 |
110－120－130 |
| 3E－120 |
120－130－140 |
| 3E－130 |
130－140－150 |
| 3E－140 |
140－150－160 |
| 3E－150 |
150－160－170 |
| 3E－160 |
160－170－180 |
±２～３℃
|
| 3E－170 |
170－180－190 |
| 3E－180 |
180－190－200 |
±３℃ |
| 3E－190 |
190－200－210 |
| 3E－200 |
200－210－220 |
| 3E－210 |
210－220－230 |
| 3E－220 |
220－230－240 |
| 3E－230 |
230－240－250 |
|
|
１ケース 15×30mm 20枚入り |
|
|
|
 |
|
 |
|
|
|

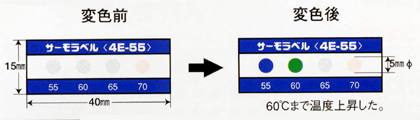

| 記号 |
温度組合せ℃ |
変色精度 |
| 4E－50 |
50－55－60－65 |
±２℃ |
| 4E－55 |
55－60－65－70 |
| 4E－60 |
60－65－70－75 |
| 4E－65 |
65－70－75－80 |
| 4E－70 |
70－75－80－85 |
| 4E－75 |
75－80－85－90 |
| 4E－80 |
80－85－90－95 |
| 4E－85 |
85－90－95－100 |
| 4E－90 |
90－95－100－105 |
| 4E－95 |
95－100－105－110 |
|
|
１ケース 15×40mm 20枚入り |
|
|
|
 |
|
 |
|

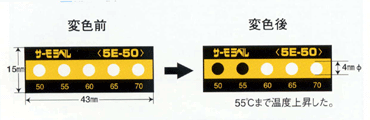

※ラベル寸法は、5E-50～100は15×43mm、5E-125～210は17×45mm |
|
| 記号 |
温度組合せ℃ |
原色→変色 |
変色精度 |
| 5E－50 |
50－55－60－65－70 |
白→黒 |
±２℃ |
| 5E－75 |
75－80－85－90－95 |
| 5E－100 |
100－105－110－115－120 |
| 5E－125 |
125－130－140－150－160 |
| 5E－170 |
170－180－190－200－210 |
淡黄→黒 |
±２～３℃ |
| 5E－210 |
210－220－230－240－250 |
淡黄→黒 |
±３℃ |
|
|
15×45mm 20枚入り |
|
|
|
 |
|
 |
|
|
|

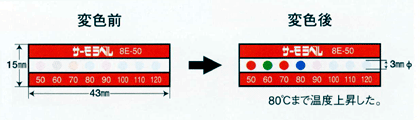

| 記号 |
温度組合せ℃ |
変色精度 |
| 8E－50 |
50－60－70－80－90－100－110－120 |
±２℃ |
|
各温度の変色 |
| 変色温度℃ |
原色→変色 |
|
変色温度℃ |
原色→変色 |
| 50 |
白→赤 |
|
90 |
白→赤 |
| 60 |
白→緑 |
|
100 |
白→えんじ |
| 70 |
白→赤橙 |
|
110 |
白→濃あい |
| 80 |
白→青 |
|
120 |
白→青 |
|
|
15×43mm 20枚入り |
|
製造元：日油技研工業株式会社
