G-MEN (DR01/DR20/DR100)

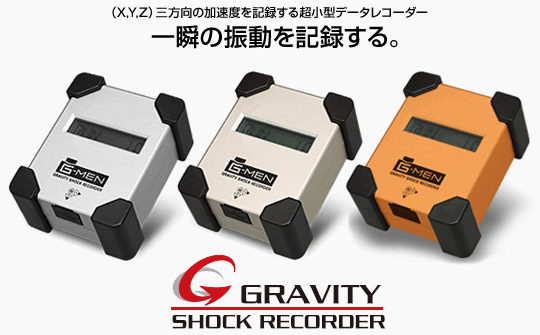

温度・湿度も記録する、超小型 衝撃・振動レコーダー G-MEN

G-MEN (DR01/DR20/DR100)

加速度測定の常識が変わる

G-MENは、マイクロマシン技術によって生まれた超小型3軸加速度センサを搭載することにより究極の小型化と低価格化を実現しました。

  • G-MEN DR01は、最大2Gと1Gの3軸静的加速度レンジの切り換えが可能で
    最小サンプリング周期1msecの記録を実現。
  • G-MEN DR20は、最大20Gと10Gの3軸静的加速度値のレンジ切り換えが可能で
    最小サンプリング周期1msecの記録を実現。
  • G-MEN DR100は、販売完了になったNR50αの性能を更にアップして最大±100Gの
    3軸静的加速度値を最小サンプリング周期1msec(1秒間に1,000回)の記録を実現。

本体には、温湿度センサも搭載し、3軸の加速度と温度、湿度の変化も時間経過と共に記録します。
更に本体には液晶パネルが搭載され記録データ、設定条件等の確認が可能です。

記録されたデータは本体のUSBインターフェースから標準添付ソフトウェア「G-Trace.net」で簡単にパソコンへ取り込むことができ即座にグラフ表示や印刷が可能です。記録データはCSV形式で保存できるため表計算ソフトウェアで計測目的に合ったデータ解析が可能です。

機種選定ガイド

機種名 G-MEN DR01 G-MEN DR20 G-MEN DR100
用途 3軸加速度、温湿度
最小サンプリング周期 1msec
加速度センサ 最大2G・1G 最大20G・10G 最大100G

G-MEN DRシリーズの特徴

G-MEN DR01は、建築物の地震対策や免震・耐震の簡易測定から列車、自動車、航空機、船舶、エレベーターなどの微振動測定に最適です。
G-MEN DR20・G-MEN DR100は、原因の特定が困難だった輸送時の振動や落下による破損や破壊の瞬間の日時と加速度値を捕らえて記録するため輸送物の品質保証確認に最適です。

  • 本体には3軸(X,Y,Z)の加速度センサを搭載し最小サンプリング(1msec)で記録可能
  • 加速度センサの最大レンジの切り換えが可能
    (DR01:最大2Gと1G、DR20:最大20Gと10G)
  • 本体には温湿度センサも搭載しているため温度、湿度も記録可能
  • 本体は単4アルカリ乾電池3本で約30日間(32,000データ)記録可能
  • 記録データは内蔵のUSBインターフェースから取り出せる
  • 記録データはEEPROMのため電池寿命が尽きても取り出しができる
  • 記録データは標準添付ソフトウェア「G-Trace.net」で即座にグラフ表示が可能
  • 記録データはCSV形式で保存ができるため
    表計算ソフトで計測目的に合ったデータ解析が可能

G-MEN DRシリーズの活用事例

  • 輸送物の品質保証確認記録
    輸送物に加わる振動や傾き、更に指定した温度での輸送が行われたかを専用の注意シールを貼付けした輸送物内部に本体を同梱し、 振動、傾き、温度変化を測定記録し輸送品質を監視する。
  • コンベア−ライン上の振動記録
    ベルトコンベアーの直線部・カーブ部・合流・分岐などで発生する振動を被測定物に装着して測定記録している。 また、傾斜搬送部の傾斜角も記録している。
  • コンテナ類の運行安全記録
    コンテナ類の輸送状態を測定するため専用の防水・防塵ケースに本体を装着してコンテナ内部の振動と温度変化を長時間測定し輸送ルートの輸送品質を監視する。
  • 船舶の振動記録
    船舶が海面を走行する際、波に依って受ける前後、左右、上下の船体運動をG-MENに記録された3方向の加速度データで測定している。
  • テレビ中継車の振動記録
    ロケに使用する中継車が実際に道路を走りながら中継及び録画を行った場合に車内に設置した機器に加わる振動を記録し、録画された映像に及ぼす振動の影響を解析している。
  • レンタル重機の稼働時間記録
    レンタルで貸出している重機類の稼動状況を3軸方向の加速度データを測定記録して管理している。この場合には、専用の防水ケースを使用して測定を行っている。

G-MEN DRシリーズの主な仕様

機種名 G-MEN DR01 G-MEN DR20 G-MEN DR100
測定項目 3軸加速度、温湿度
加速度センサ
(静的加速度)
2G
(±10%)
1G
(±10%)
2G
(±10%)
1G
(±10%)
±100G
(±10%)
但し、静止状態の
重力加速度
には対応しない
応答周波数 0Hz〜100Hz 16Hz〜100Hz
最小サンプリング周期 1msec
測定分解能 0.02G 0.01G 0.2G 0.1G 1G
温度範囲 0〜50℃(±1.25℃)
湿度範囲 30〜90%(±3%)
記録間隔 1秒・5・10・15・20・30
1分・2・3・4・5・10・15・20・30の15通りから選択
1秒〜30分
記録容量 32,000データ
動作表示 液晶表示
記録保持 EEPROM
通信方式 USB(miniB)
電源 単4アルカリ乾電池(RL03)×3本
電池寿命 約30日間
(10msecサンプリング周期時、測定環境、設定項目、電池性能で異なる)
仕様温湿度範囲 0〜50℃ 70%RH以下(結露無きこと)
外形寸法 75.5(H)×60.5(W)×33(D)mm
質量 115g(電池を含む) 125g(電池を含む)
付属品 USBケーブル、単4アルカリ乾電池(3本)、注意シール(1枚)
取付固定金具(1組)、専用ソフトウェア(CR-D-ROM)

専用ソフトウェア「G-Trace.net」の仕様

G-Trace.net はマイクロソフト社が提供する「.NET Framework(ドットネット・フレームワーク)」という、アプリケーションが動作する 仕組みを採用しています。

G-Trace.net を多くの利用者の方々に活用頂くため、「.NET Framework」対応のWindowsアプリケーションとして開発されています。Windows 7(32/64bit)に標準搭載されている「.NET Framework 3.5」上でG-Trace.netは、可用性と拡張性を持った設計と、最適化されたアプリケーションとして 動作します。

G-Trace.net は、無料でご利用いただけます。

対応機種 G-MEN DR01/G-MEN DR20/G-MEN DR100
対応OS Microsoft Windows7(32/64bit)日本語版/英語版
主な機能 1. 設定条件の送受信
2. 記録データの受信
3. 記録データ保存
4. CSVデータ出力
5. リスト表示
6. グラフ表示
7. 3D View表示
8. データ再生・停止
9. オンライン測定
10. データ抽出
11. リスト印刷
12. グラフ印刷

G-MEN DRシリーズのオプション

  • 外部電源ユニット
    EPU-T3: 標準価格9,800円(税別)
    EPU-T2: 標準価格8,800円(税別)
    * 外部電源ユニットを使うことにより長時間の動作が保てます。
    EPU-T3: 単3アルカリ乾電池×3本での動作時間は約2ヶ月間(測定条件により異なる)
    EPU-T2: 単2アルカリ乾電池×3本での動作時間は約5ヶ月間(測定条件により異なる)
  • 警告シール(60枚入り)
    標準価格:2,000円(税別)
    運送物の梱包箱に張付し運搬取扱者に更に注意を呼びかける。
  • 防塵・防水ケース
    保護等級「IP65」のG-MEN専用ケース
    ケース外形寸法:75(H)×147(W)×125(D)
    標準価格:20,000円(税別)
  • 小型防水ケース
    保護等級「IP54」のG-MEN専用ケース
    ケース外形寸法:55(H)×115(W)×90(D)
    標準価格:15,000円(税別)
