SR (SR100/SR300/SR2300)

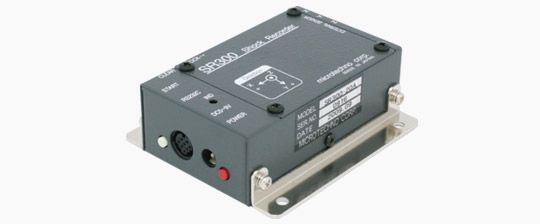

衝撃振動加速度レコーダー SRシリーズ

SRシリーズ

SRシリーズの概要

衝撃振動加速度レコーダー(ショックレコーダー)SR100、SR300は、物品輸送時に発生する有害な振動・衝撃を記録する振動衝撃レコーダーです。

測定対象物に取り付け、測定スタートボタンを押すだけで、衝撃振動の発生時刻と加速度のピーク値を自動的に記録します。
添付のソフトによりパソコンから測定条件の設定、測定データの読込み、記録データの表示等を行うことができます。測定したデータはMicrosoft Excel等の表計算ソフトで、計測目的に合った解析が容易に出来ます。

※SR2000シリーズはピーク値または、加速度の変化を波形として記録できます。
 (波形の上書機能があります)

SRシリーズの特徴

  • 超小型タバコサイズで300gの軽量設計
  • センサ、MPU、メモリー,電池を内蔵したオールインワンタイプ
  • 衝撃振動の発生時刻とピーク値を1データとして、60,000データまで記録可能
  • RS232インターフェースを装備。パソコンと接続してデータ読み込み、測定条件の設定が可能
  • 測定したデータはMicrosoft Excel等の表計算ソフトで容易に解析可能
  • 内臓アルカリ電池006P2本で20日間、リチウム電池では2ヶ月間の連続測定が可能
  • バッテリーとACアダプターが併用でき、
    バッテリーボックス(オプション)の使用で長期間測定が可能
  • 防水ケース(オプション)使用で完全防水に対応

SRシリーズの用途

  • 輸送経路の道路状況の事前把握
  • 包装設計の基礎データの採取
  • 輸送保険のためのデータ採取
  • 輸送健全性の実体調査
  • 落下試験・振動試験でのデータ採取
  • 輸送時のフライトレコーダ
  • パソコン用ハードディスクの障害調査
  • 拠点間輸送の調査
  • 振動・衝撃測定・周波数解析
  • 荷扱い時の振動・衝撃調査
  • その他の輸送振動・衝撃調査・解析

SRシリーズの主な仕様

型番 SR100 SR300 SR1100 SR1300 SR2300
(ピーク専用) (波形、ピーク用)
測定対象 振動・衝撃加速度ピーク時 振動・衝撃加速度波形+ピーク値
チャンネル数 1軸 3軸 1軸 3軸 3軸
加速度センサ 静電容量型加速度センサ
(A:内臓センサ/B:外付センサ 重さ約4g、ケーブルは含まず)
周波数特性 1〜200Hz (-3dB at 200Hz -24dB/oct)
測定レンジ ±5、10、20、50、100G (A/D変換10bit)
サンプリング周期 2ms ピーク:2ms
波形:1、2、5、10、20、50、100ms
記録開始条件 1、2、5、10、30、60秒
1、2、5、10分周期
ピーク:1、2、5、10、30秒
1、2、5、10分周期
波形:トリガレベル0
最大測定加速度の
5、10、15、20、25、30%
測定データ数 60,000データ ピーク:
60,000データ
波形:
750波形
ピーク:
20,000データ
波形:
250波形
ピーク:
40,000データ
波形:
500波形
データ構成 発生時刻
+衝撃加速度ピーク値
+パルス幅
ピーク:
発生時刻+衝撃加速度ピーク値
+パルス幅
波形:
発生時刻+加速度波形
インターフェース RS232C(測定条件設定、データ読み込み)ケーブル添付
操作スイッチ パワーON/OFF、スタート/ストップ、データクリア、操作ロック
動作表示 LEDにて状態表示
最大記録時間 約400日 約130日 ピーク:
約400日
波形:
約10時間
ピーク:
約130日
波形:
約3.5時間
ピーク:
約250日
波形:
約6.5時間
連続動作時間(*1) 約20日 約14日 約20日 約14日 約14日
電源 アルカリ電池006P、リチウム電池、ACアダプター、電池ボックス
メモリーバックアップ バックアップ用リチウム電池にてデータ保持
使用温湿度範囲 -20〜+55℃、10〜90%(結露無きこと)
外形寸法 90×80×30mm 95×95×35mm
重量 約300g(取付金具付) 約470g(取付金具付)
添付ソフト 測定条件設定
ピークデータ読込表示ソフト
測定条件設定
ピークデータ読込表示ソフト
波形データ読込表示ソフト
オプション 電池ボックス、防水ケース 電池ボックス

(*1)006Pアルカリ電池2本使用時、常温で使用した場合の値です。
※記載の仕様は改良のため予告なく変更することがございます。
※SR100・SR1100・SR1300 のご注文・最新情報に関しましては、下記よりお問い合わせください。

SRシリーズ ラインナップ

最大
記録
加速
SR300 SR2300
3軸 3軸
内臓(A) 外付(B) 内臓(A) 外付(B)
5G - SR300-5B SR2300-5A SR2300-5B
10G SR300-10A SR300-10B SR2300-10A SR2300-10B
20G SR300-20A SR300-20B SR2300-20A SR2300-20B
50G SR300-50A SR300-50B SR2300-50A SR2300-50B
100G - SR300-100B SR2300-100A SR2300-100B
最大
記録
加速
SR100 SR1100 SR1300
1軸 1軸 3軸
内臓(A) 外付(B) 内臓(A) 外付(B) 内臓(A) 外付(B)
5G - SR100-5B SR1100-5A SR1100-5B SR1300-5A SR1300-5B
10G SR100-10A SR100-10B SR1100-10A SR1100-10B SR1300-10A SR1300-10B
20G SR100-20A SR100-20B SR1100-20A SR1100-20B SR1300-20A SR1300-20B
50G SR100-50A SR100-50B SR1100-50A SR1100-50B SR1300-50A SR1300-50B
100G - SR100-100B SR1100-100A SR1100-100B SR1300-100A SR1300-100B

※記載の仕様は改良のため予告なく変更することがございます。
※SR100・SR1100・SR1300 のご注文・最新情報に関しましては、下記よりお問い合わせください。
